Комплект для откатных ворот Alutech расширенный

Расширенный комплект для откатных ворот Alutech (серия SGN) — это надежный набор фурнитуры для самостоятельного монтажа ворот весом до 450–700 кг и шириной проезда 3-5 метров.

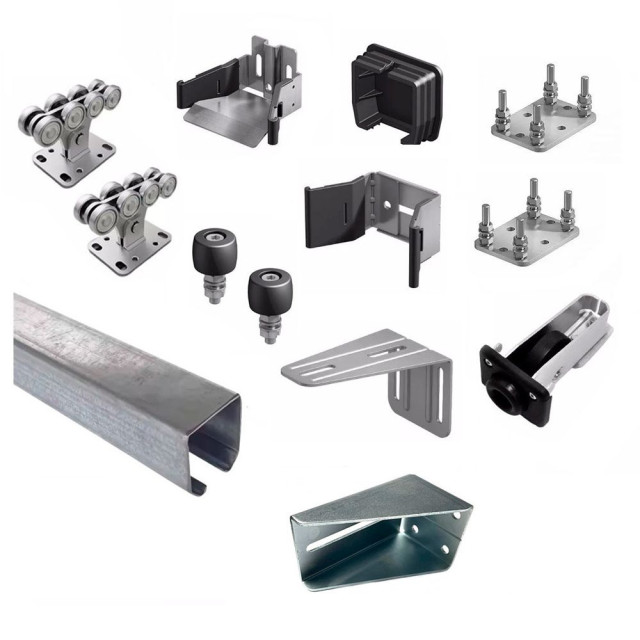

Состав комплекта:
1. Опора роликовая SGN 01.150 - 2 шт.
2. Ролик опорный SGN 01.320 - 1 шт.
3. Верхняя ловушка SGN 00.500 - 1 шт.
4. Нижняя ловушка SGN 01.420 - 1 ш.
5. Кронштейн SGN 01.718 - 1 шт.
6. Ролик поддерживающий SGN 00.720 - 2 шт.
7. Заглушка SGN 01.600 - 1 шт.
8. Подставка регулировочная SGN 01.200 - 2 шт.
9. Шина направляющая SG 01.002 - 6 м.

Опора роликовая - важный элемент откатной системы и предназначена для перемещения створки самонесущих откатных ворот в заданном направлении. Опора SGN 01.150 подходит для створки ворот массой до 450 кг.

Ролик опорный предназначен для устранения возможности "заваливания" створки откатных ворот при воздействии ветровой нагрузки.

Верхний улавливатель SGN 00.500 обеспечивает правильное положение ворот при закрытии, воспринимает ветровую нагрузку, а также предотвращает опрокидывние створки ворот. Конструкция верхней ловушки позволяет закрывать откатные ворота при незначительных отклонениях от рабочей траектории движения ворот.

Нижний улавливатель SGN 01.420 обеспечивает правильное положение ворот при закрытии, воспринимает ветровую нагрузку, а также предотвращает опрокидывние. Конструкция улавливателя позволяет закрывать ворота при незначительных отклонениях от рабочей траектории движения створки ворот. В закрытом состоянии за счет поглощения вибрации от створки ворот снижается уровень шума.

Кронштейн SGN 01.718 в комплекте с роликами используется для удержания створки откатных ворот в предусмотренном положении. Имеет регулировочные пазы для роликов. Фиксирование и направление створки осуществляется в верхней части ворот.

Ролик поддерживающий предназначен для снижения нагрузки на шину в закрытом положении ворот для предотвращения схода шины с роликовых опор.

Заглушка выполняет декоративную роль, закрывает торец шины откатных ворот со стороны технологической части створки. Предотвращает попадание в нее посторонних предметов.
Подставка используется совместно с роликовыми опорами. Обеспечивает регулировку корректного положения роликовых опор в процессе монтажа и эксплуатации ворот.
